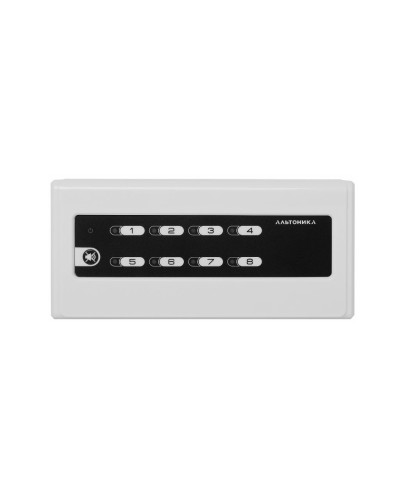

Описание RR-701RS. Устройство радиоприемное. Альтоника

Радиоприемное устройство для работы с передатчиками систем "RR-701", "RS-200", "RP-100/101", f-раб.433.92 МГц; до 8 устройств, 8 индикаторов; 1 релейный выход НЗ/НР, U-коммут.72 В, I-коммут.100 мА; звуковая сигнализация, подключение блока расширения RR-701X; U-пит.10...15 В, I-потр.100 мА (max); t-раб.-20...+40°C, 195х90х26 мм

Назначение изделия

Приемник RR-701RS входит в состав аппаратуры радиоуправления охранной сигнализации «Риф Ринг-701» и предназначен для приема по радиоканалу сигналов тревоги от носимых радиокнопок и стационарных передатчиков этой системы с отображением номера сработавшего передатчика, подачей звуковых сигналов и выдачей тревожных извещений на различные приемноконтрольные приборы путем переключения контактов сигнального реле.

Особенности

Возможен прием сигналов тревоги также от стационарных передатчиков системы «Риф Стринг-200» и от передатчиков автомобильных пейджеров «Риф Пейдж-100/101».

Дополнительное оборудование

(020105) - RR-701T, Кнопка тревожная носимая, дальность до 1 км

(020106) - RR-701TM, Кнопка тревожная носимая, дальность до 400 м

(250798) - RR-701TK3, Кнопка тревожная стационарная, дальность до 600 м



(302373) - RR-701TS исп. 2, Радиопередатчик 1-зонный, 2 ШС (НЗ), дальность до 1,5 км

(302443) - RR-701TS4 исп. 2, Радиопередатчик 4-зонный, 4 ШС (НЗ), дальность до 1,5 км

(020075) - RR-701TS-L, Радиопередатчик 1-зонный, 2 ШС (EOL), дальность до 5 км с направленной ант.



(020109) - RR-701RET, ретранслятор



(020128) - RR-701X-OK, Модуль расширения на 10 выходов "ОК", ≤ 36 В/ 30 мА, НЗ или НО (програм.)

(020127) - RR-701X-RL, Модуль расширения на 10 реле (НЗ-Общ-НР), ≤ 12 В/ 2 А



(278538) - БИРП-20, Источник питания 12 В, 2 А

(008040) - Аккумулятор 12 В, 7 А*ч

Параметры радиоканала:	Напряжение питания, B:
- рабочая частота, МГц: 433.92	- от внешнего источника питания: 10…15
- количество регистрируемых устройств: 8	Ток потребления, мА:
Параметры релейных выходов:	- не более: 100
- кол-во релейных выходов: 1	Диапазон рабочих температур, °С: -20…+40
- коммутируемое напряжение, В: 72	Габаритные размеры. мм: 195х90х26
- коммутируемый ток, мА: 100	Масса, не более, кг: 0.2
